Што е „мекиот кат“ и зошто може да биде опасен?

Кога архитектонската отвореност на приземјето станува конструктивен проблем

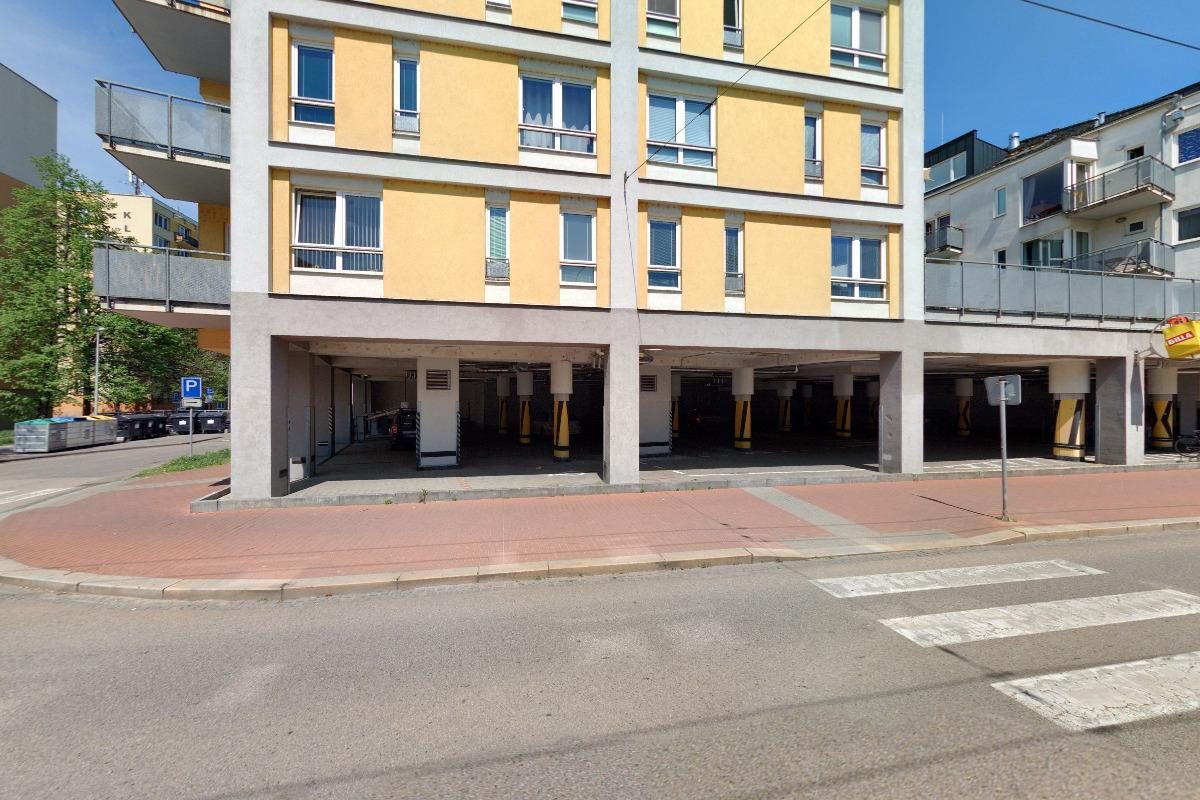

На прв поглед, зграда со високо и отворено приземје, големи стаклени излози или простор за паркирање под становите може да изгледа модерно, лесно и архитектонски атрактивно. Но токму таквата промена меѓу приземјето и катовите над него може да создаде една од најпознатите вертикални неправилности во сеизмичкото инженерство – т.н. „мек кат“ (soft story).

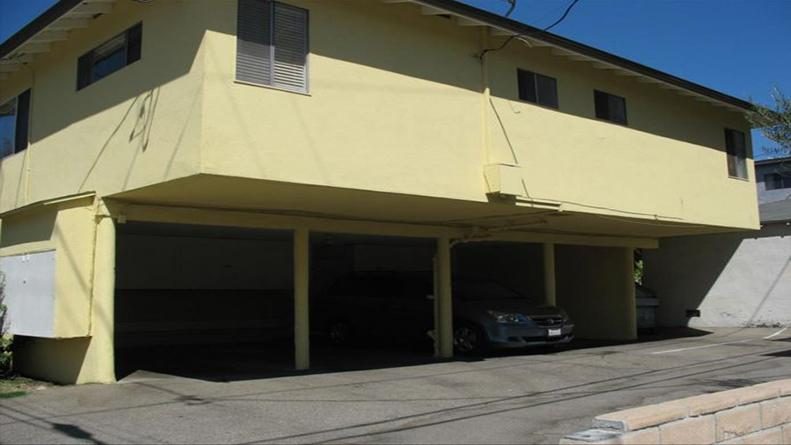

Името не значи дека катот е направен од „мек“ материјал. „Мек“ значи дека тој кат има значително помала хоризонтална крутост од катовите над него, односно полесно се деформира при странично оптоварување, особено при земјотрес. FEMA го опишува токму како конструкција кај која пофлексибилниот кат се наоѓа под покрутите катови, најчесто на приземје со паркинг или голем отворен комерцијален простор.

ЗОШТО НАЈЧЕСТО СЕ ПОЈАВУВА НА ПРИЗЕМЈЕ?

Причината најчесто е архитектонската функција.

На катовите каде што има станови или канцеларии обично постојат многу преградни и фасадни ѕидови. На приземјето, пак, инвеститорот сака големи продавници, отворено фоаје, гаража, паркинг или големи стаклени површини. Со тоа се намалува бројот на ѕидови и елементи што придонесуваат кон отпорот на конструкцијата на страничните сили.

Така може да се добие зграда која вертикално изгледа сосема нормално, но конструктивно има нагла промена: горе – покруто, долу – многу пофлексибилно.

И токму прекинот е проблемот.

ШТО СЕ СЛУЧУВА КОГА ЌЕ ЗАТРЕСЕ?

При земјотресот зградата не се оптоварува само вертикално. Нејзината маса создава инерцијални сили што ја тераат конструкцијата да се движи странично.

Кај правилно проектирана зграда, деформациите можат да се распределат низ повеќе катови. Кај мекиот кат, меѓутоа, голем дел од страничното поместување се концентрира токму на тој кат. FEMA објаснува дека ова создава концентрација на напрегања кај врските и конструктивните елементи околу преминот кон следниот кат.

Затоа опасноста не е само во тоа што приземјето „се ниша повеќе“. Проблемот е што столбовите, гредите и нивните врски на тој дел може да бидат принудени да преземат непропорционално големи деформации и сили.

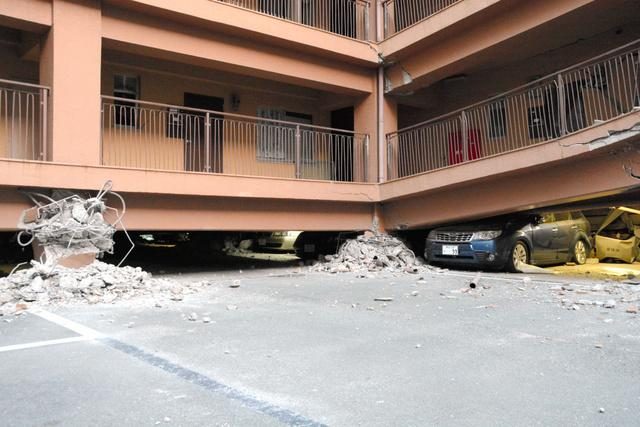

Ако тие ја надминат својата носивост и способност за деформација, може да дојде до сериозно оштетување, а во екстремни случаи и до колапс на катот и на конструкцијата над него. FEMA токму затоа го посочува првиот кат како особено критичен: тој ја носи тежината на сите катови над него, а во исто време може да биде најфлексибилниот дел од системот.

„ОТВОРЕНО ПРИЗЕМЈЕ“ НЕ ЗНАЧИ АВТОМАТСКИ ОПАСНА ЗГРАДА

Ова е важна разлика.

Не секоја зграда со столбови, стаклена фасада или отворено приземје има мек кат.

Архитектонскиот изглед сам по себе не е доволен за да се утврди конструктивниот ризик. Можно е зградата да изгледа како да има „меки“ приземни столбови, а инженерскиот систем за преземање хоризонтални сили да биде поставен внатре, преку армирано-бетонски сеизмички ѕидови, јадро или други системи.

FEMA дури дава пример на зграда со визуелно многу отворено приземје која изгледа ранлива, но има силен внатрешен систем на сеизмички ѕидови и успешно го решава проблемот.

Затоа „има многу столбови и нема ѕидови“ не е доволно за архитект или новинар да прогласи зграда за опасна. Потребна е конструктивна анализа.

МЕК И СЛАБ КАТ НЕ Е ИСТО

Во стручната литература постои уште една важна разлика: „soft“ и „weak“ не се синоними.

„Soft story“ се однесува првенствено на недоволна крутост, додека „weak story“ се однесува на недоволна носивост/јачина во однос на другите катови. Една зграда може да има еден или двата проблема.

Ова е важно затоа што конструктивната безбедност не зависи само од тоа колку зграда се деформира, туку и од тоа дали нејзините елементи можат безбедно да ги преземат силите што се јавуваат.

МОЖЕ ЛИ ПРОБЛЕМОТ ДА СЕ ПОПРАВИ?

Да, во зависност од конкретната конструкција.

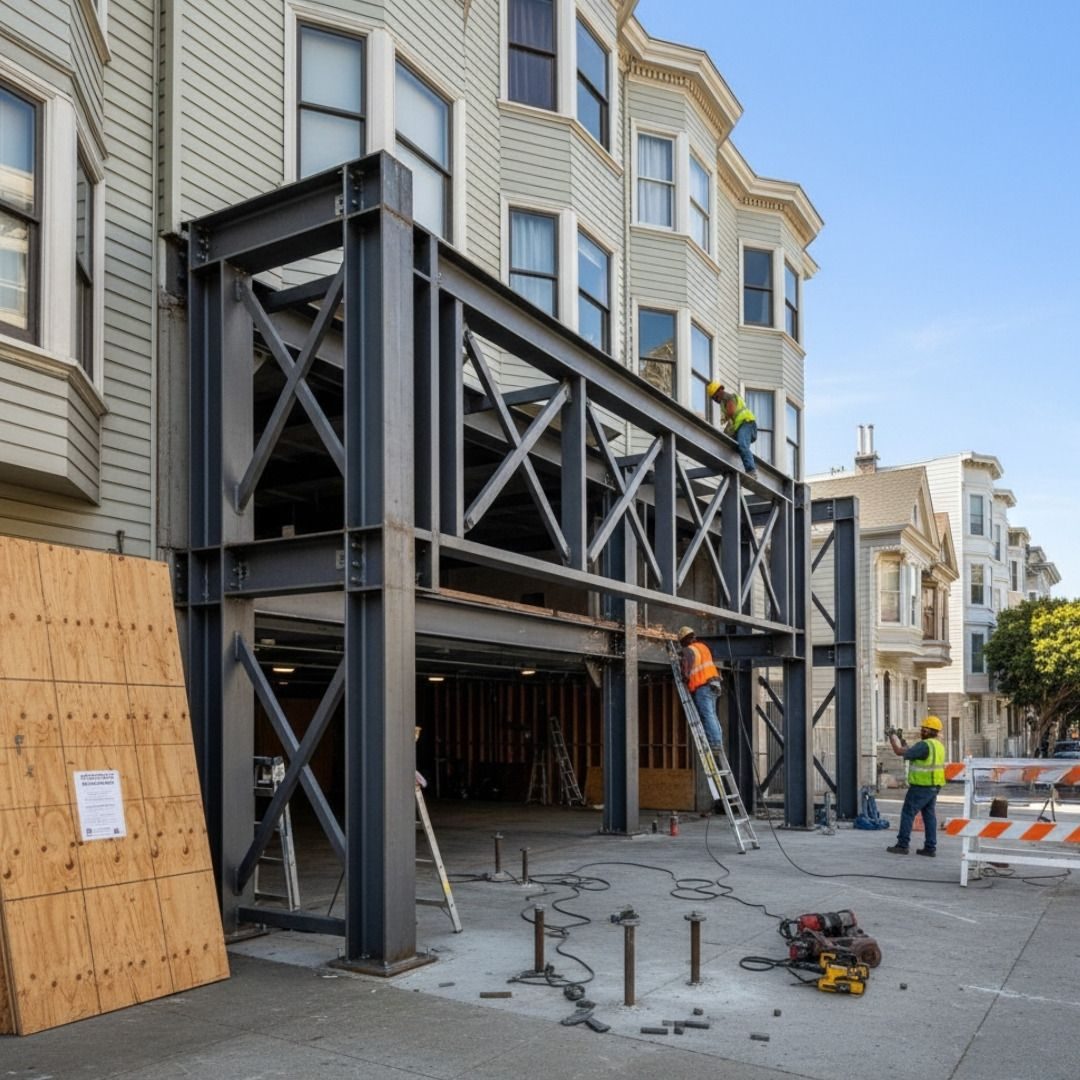

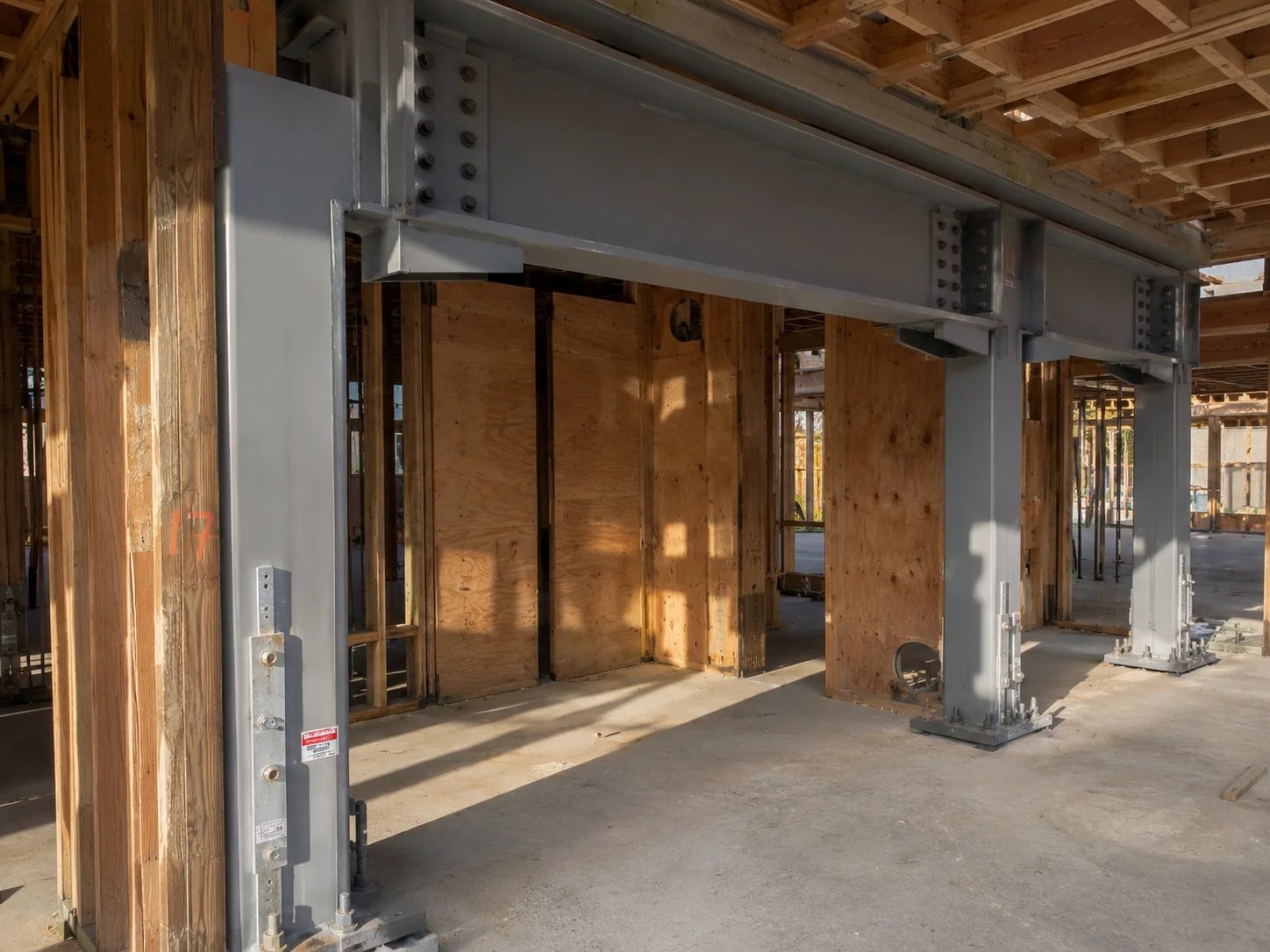

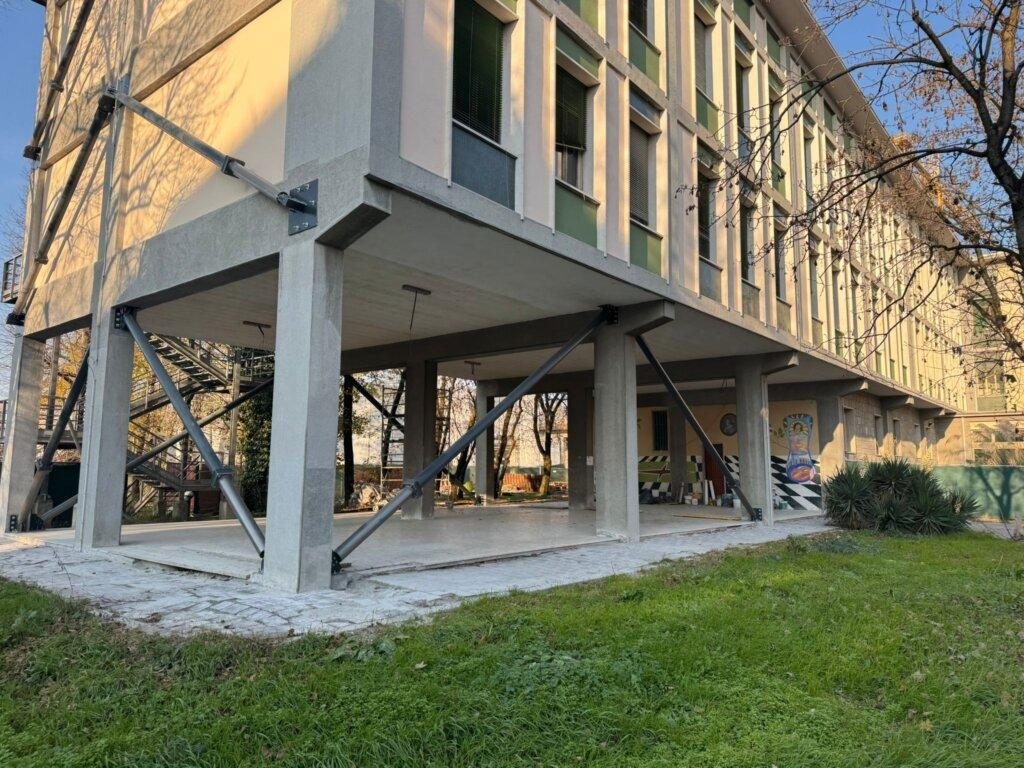

При санација може да се користат различни стратегии, додавање армирано-бетонски сеизмички ѕидови, челични укрутувања, зајакнување на столбови и греди, зајакнување на врските или други конструктивни интервенции. Истражувањата покажуваат дека изборот на решение зависи од конкретната конструкција, нејзината постоечка носивост, темелите и начинот на кој се пренесуваат хоризонталните сили.

Но постои едно правило што е многу поважно од самата санација: проблемот треба да се реши уште во проектот.

КОГА ДИЗАЈНОТ И КОНСТРУКЦИЈАТА ЌЕ РАБОТАТ ЗАЕДНО

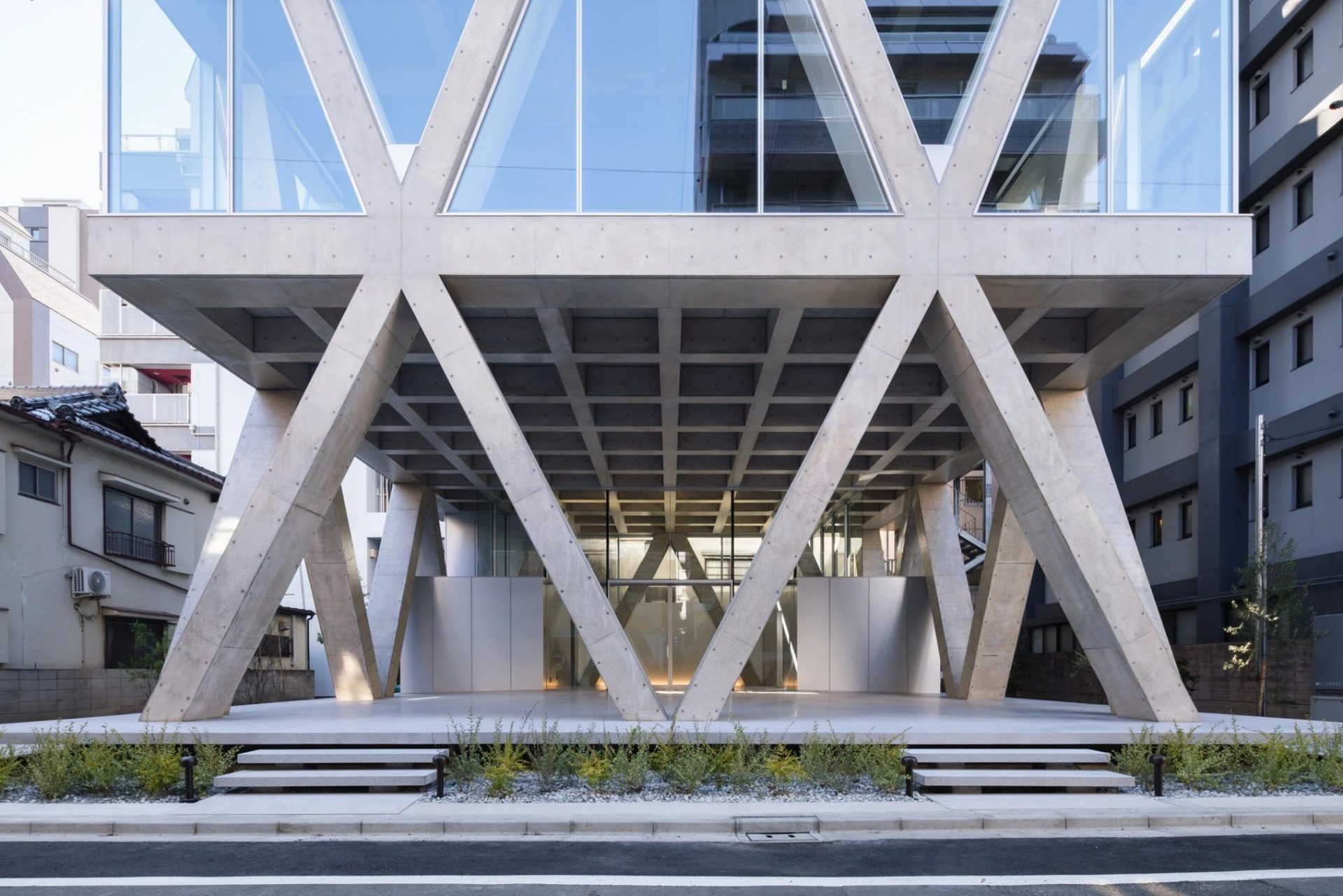

Современата архитектура често бара големи отвори, високи лобија, стаклени фасади и флексибилни приземни простори. Тоа не мора да биде во конфликт со безбедноста.

Вистинскиот предизвик е архитектот и конструктивниот инженер да ја постигнат таа отвореност без да создадат опасен прекин во системот за пренесување на хоризонталните сили.

Затоа „мекиот кат“ е одличен пример дека архитектурата не е само прашање на изглед.

Една зграда може да биде визуелно лесна, отворена и елегантна, а конструктивно да биде исклучително стабилна. Но ако архитектонската желба за простор на приземјето создаде нагол прекин во крутоста и носивоста, токму најубавиот дел од зградата може да стане нејзината најчувствителна точка.

И затоа, во архитектурата, она што не го гледаме понекогаш е поважно од она што го гледаме.
