Што се случува со зградата кога е -10°C или +40°C?

Во одредени услови следуваат ладни површини, кондензација, влага, мувла и постепено оштетување на конструкцијата

Топлинските мостови се едни од најневидливите, но најважни проблеми во современото градење. Тие можат да се појават околу балкони, прозорци, столбови, греди, кровови и споеви меѓу различни конструктивни елементи, токму таму каде што изолацијата прекинува или не е правилно поврзана.

Последиците не се само повисоки сметки за греење и ладење. Во одредени услови следуваат ладни површини, кондензација, влага, мувла и постепено оштетување на конструкцијата.

На прв поглед, една добро изолирана зграда изгледа едноставно. Надворешниот ѕид има изолација, прозорците се енергетски ефикасни, кровот е изолиран, фасадата е завршена. На проектот сè може да изгледа совршено.

Но зградата не функционира како збир од одделни цртежи.

Таа функционира како еден непрекинат термички систем.

И токму кога тој систем ќе се прекине, се појавува проблемот наречен топлински мост.

Американското Department of Energy го дефинира градежниот омотач, ѕидовите, прозорците, кровот, подот и темелите, како примарна топлинска бариера меѓу внатрешната и надворешната средина. Континуираната изолација е клучна за намалување на топлинските загуби, а прекините во таа изолација се едно од критичните места каде што перформансите на објектот можат значително да паднат.

Зградата постојано разменува топлина со надворешноста

Кога надвор е -10°C, а во станот се одржуваат околу 20–22°C, постои голема температурна разлика меѓу внатрешноста и надворешноста. Топлината природно се движи од потоплата кон постудената страна.

Во лето процесот се превртува.

Кога надворешната температура ќе достигне +40°C, сончевото зрачење и топлиот воздух го загреваат надворешниот дел од објектот, а климатизацијата се обидува топлината да ја задржи надвор.

Затоа добриот градежен омотач мора да работи во двете насоки, зимно време да ја задржи топлината внатре, а летно време да го ограничи продорот на топлина однадвор.

Но зградата не ја губи или прима топлината рамномерно.

Некои делови се многу послаби од останатите.

И токму таму се појавуваат топлинските мостови.

Што всушност е топлински мост?

Топлински мост е дел од градежната конструкција каде што топлината поминува значително полесно отколку низ соседните, подобро изолирани делови.

Најчесто причината е прекин или намалување на изолациониот слој, различна топлинска спроводливост на материјалите или геометријата на конструктивниот спој.

Building Science Corporation објаснува дека топлинскиот тек отстапува од едноставната еднодимензионална патека на места како агли, парапети и споеви меѓу различни конструктивни склопови. Кога топлината минува многу побрзо низ еден дел отколку низ останатата конструкција, тој дел се однесува како топлински мост.

Замислете дебел зимски капут.

Ако целиот капут е добро изолиран, но на едно место има само тенка ткаенина, токму таму прво ќе ја почувствувате студената температура.

Со зградата е слично.

Не е доволно ѕидот да има добра изолација. Важно е изолацијата да биде континуирана.

Балконот, еден од најопасните детали

Балконот е архитектонски атрактивен елемент, но конструктивно може да биде сериозен термички предизвик.

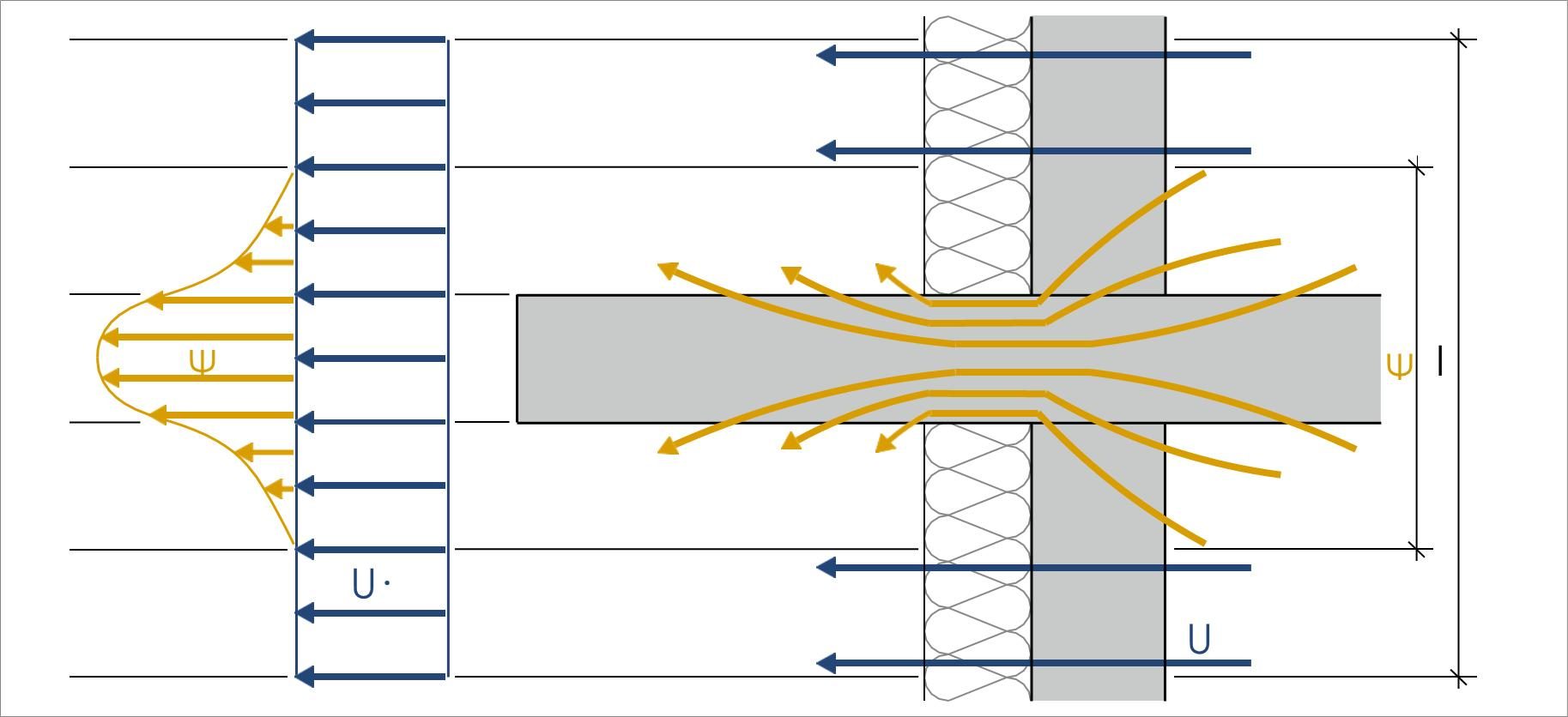

Кај традиционалната конзолна бетонска плоча, балконот често е директно продолжение на внатрешната меѓукатна плоча. Бетонот е одличен конструктивен материјал, но не е термичка изолација.

Така, плочата може да стане директен пат за топлинскиот тек од внатрешноста кон надвор.

Зимно време топлината од загреаниот простор се движи кон студениот балкон, а местото каде што плочата ја пробива изолационата рамнина може да стане значително постудено од остатокот од фасадата.

Во лето истиот принцип работи обратно, топлината од загреаната надворешна конструкција може полесно да навлезе кон внатрешноста.

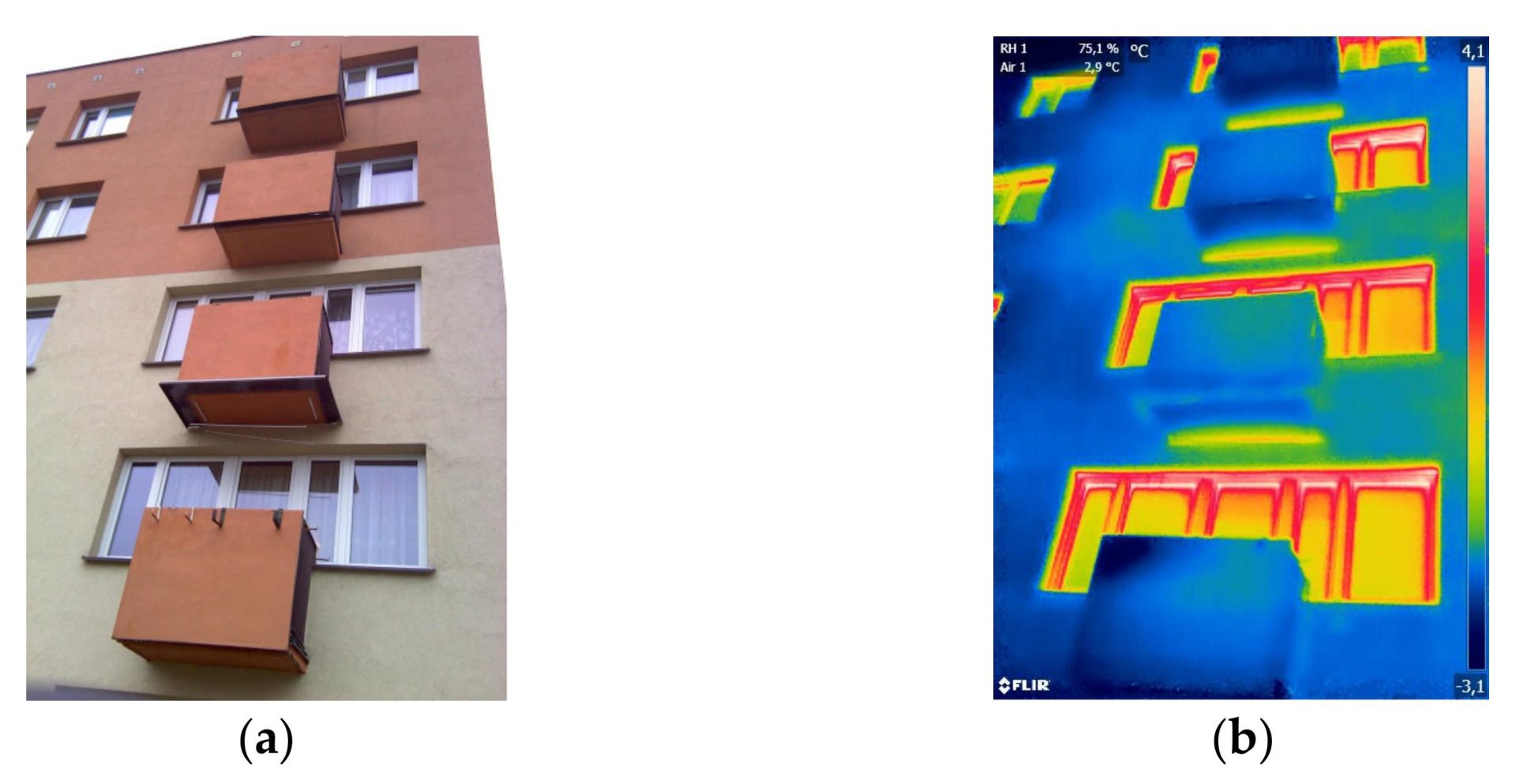

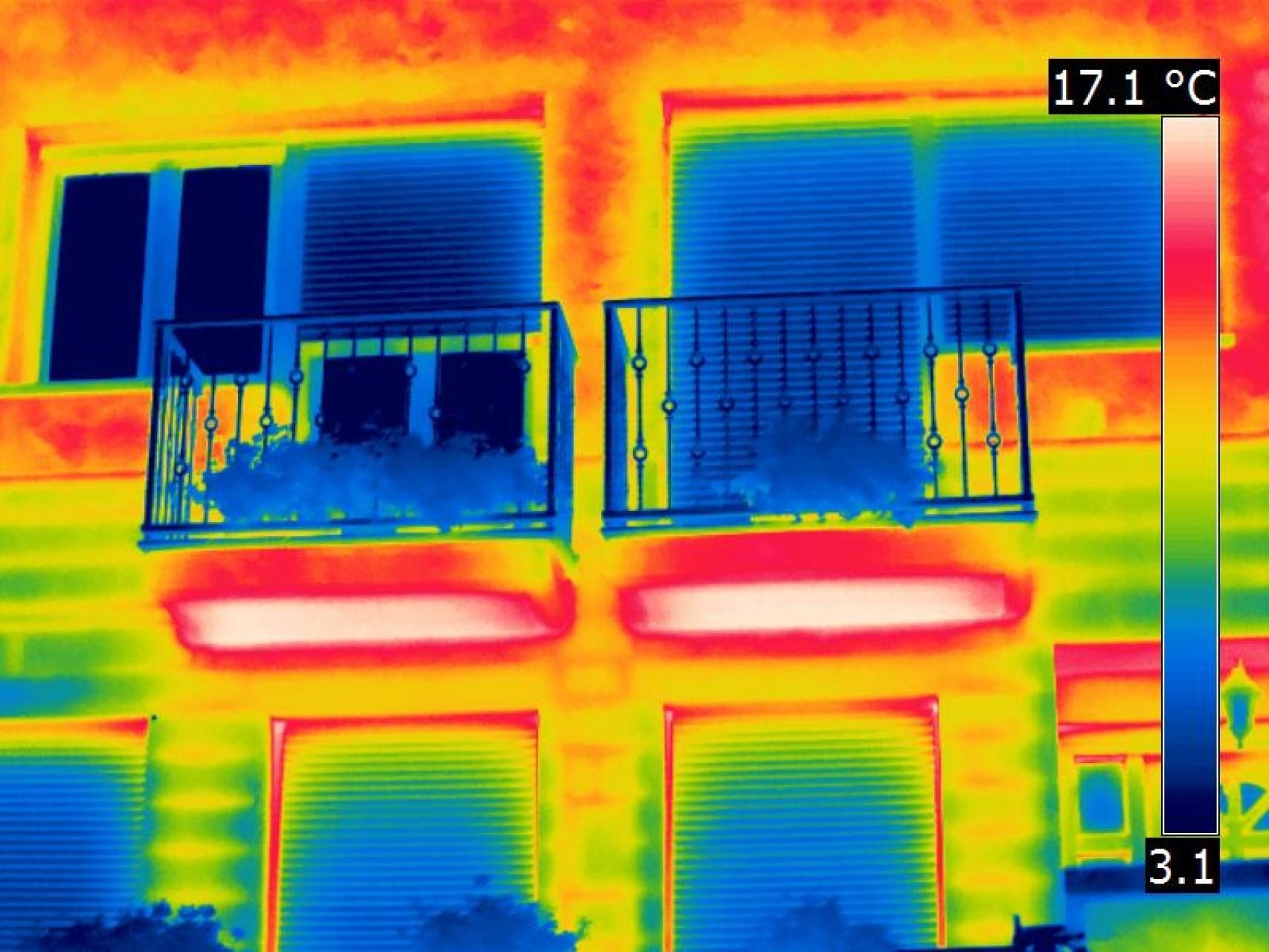

Топлинските мостови кај балконите се толку значаен проблем што Building Science Corporation ги користи балконите на Aqua Tower во Чикаго како пример и прикажува инфрацрвени снимки со кои се визуелизира топлинскиот тек низ конструкцијата.

Решението не е едноставно „стави уште изолација“.

Потребно е термичко прекинување на конструкцијата, со системски детали што овозможуваат носечката функција на балконот да се задржи, а истовремено да се намали топлинскиот мост.

Тоа е работа која треба да биде решена уште на ниво на проект.

Прозорецот не е само стакло

Прозорците се уште една критична зона.

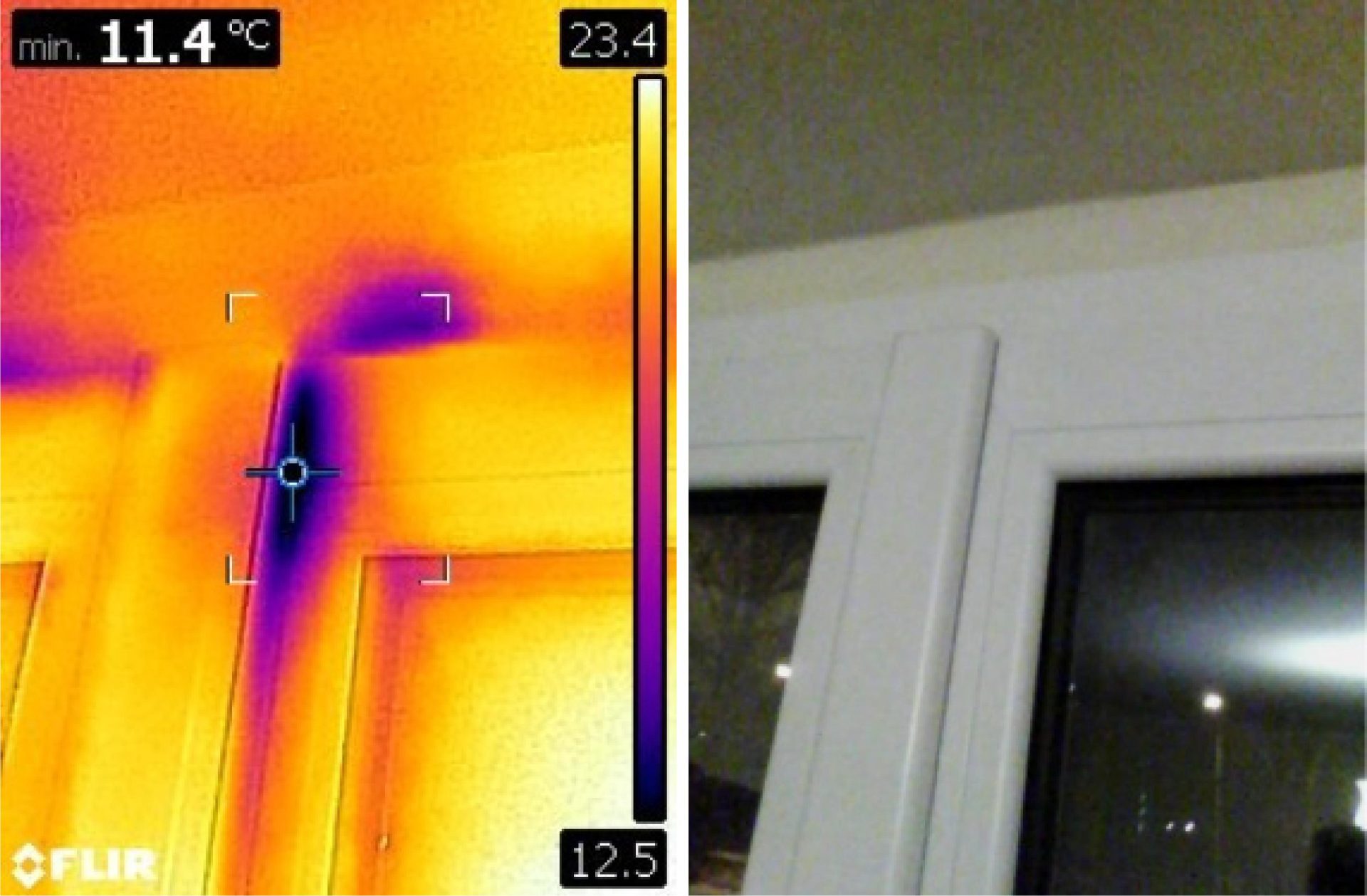

Дури и кога стаклото има одлични термички карактеристики, проблемот може да се појави на рамката, на спојот со ѕидот или околу самата монтажна зона.

Department of Energy предупредува дека топлинските загуби преку прозорците зависат од температурната разлика и од U-факторот на прозорскиот систем, додека пропуштањето воздух низ споевите може дополнително да ја зголеми загубата на енергија и да создаде услови за кондензација.

Тука се среќаваат неколку различни проблеми: топлинска изолација, воздушна непропустливост и влага.

Добро поставен прозорец затоа не значи само квалитетно стакло.

Треба да биде правилно решен и деталот меѓу прозорецот, рамката, изолацијата и фасадата.

Ако континуираната изолација на ѕидот завршува пред рамката, а околу прозорецот остане термички слаб дел, топлинскиот мост може да се појави токму таму.

И повторно, проблемот можеби нема да се гледа со голо око.

Столбовите и гредите: конструкцијата може да ја „пресече“ изолацијата

Современите згради најчесто се комбинација од различни материјали и системи.

Бетонски столбови. Армирано-бетонски греди. Ѕидови. Изолација. Фасадни системи.

Секој материјал има различна топлинска спроводливост.

Ако изолациониот слој е непрекинат, конструктивните елементи треба внимателно да се интегрираат во него. Ако, пак, бетонски столб или греда стане директен пат низ термичката бариера, на тоа место се создава зона со поинакво термичко однесување.

Токму затоа современото проектирање не треба да гледа само колку сантиметри изолација има на фасадата.

Каде непрекинато продолжува изолацијата? Каде престанува?

Department of Energy посебно ја нагласува важноста на континуираната изолација која ги опфаќа и конструктивните елементи, без создавање топлински мостови.

Кровот е уште една критична граница

Кровот често се смета за завршеток на зградата. Термички, тој е една од најважните нејзини граници.

Топлиот воздух природно се крева, а лошо изолиран или недоволно воздушно затворен кров може да стане значаен извор на енергетски загуби во зима.

Проблемот не е секогаш само во дебелината на изолацијата.

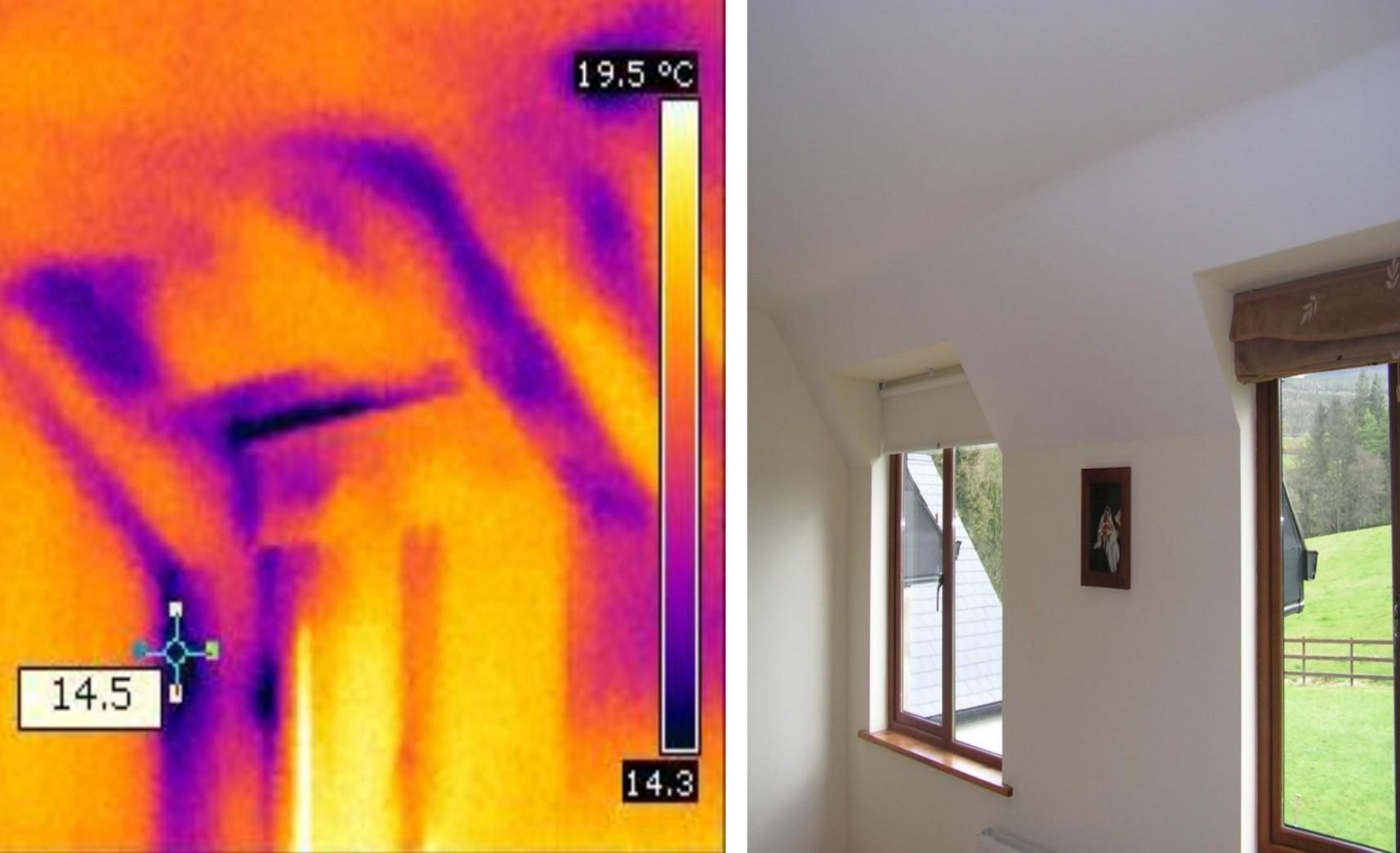

Може да се појави кај спојот ѕид–кров, парапетот, кровните продори, инсталационите отвори и местата каде што изолациониот слој е прекинат.

Таму се создаваат локални ладни зони, а токму тие можат да бидат критични за кондензација.

Најопасниот дел од приказната е што топлинскиот мост може да биде невидлив

Човек може да живее во добро изградена зграда и со години да не знае дека има проблем. Фасадата може да изгледа беспрекорно. Ѕидовите можат да бидат свежо обоени. Прозорците можат да бидат нови.

Но зад завршната површина може да постои конструктивен детаљ кој дозволува премногу топлина да минува.

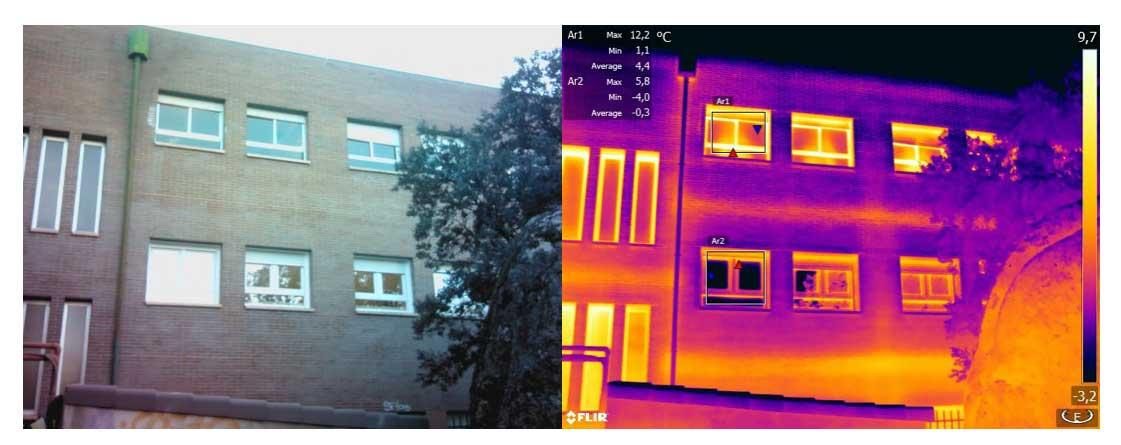

Тука се користи термографија, инфрацрвена камера која ги регистрира разликите во површинската температура.

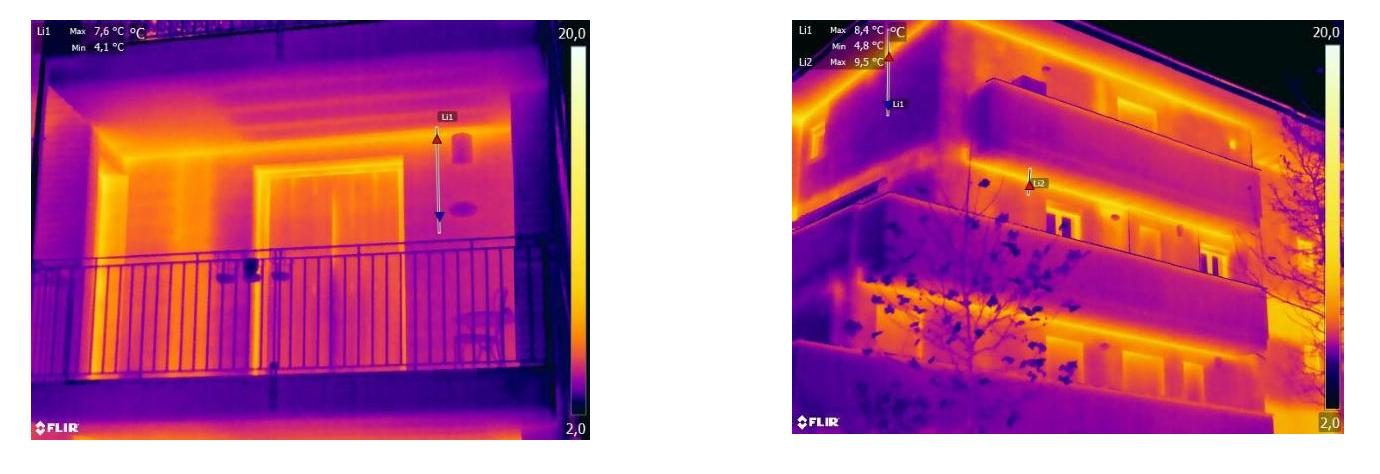

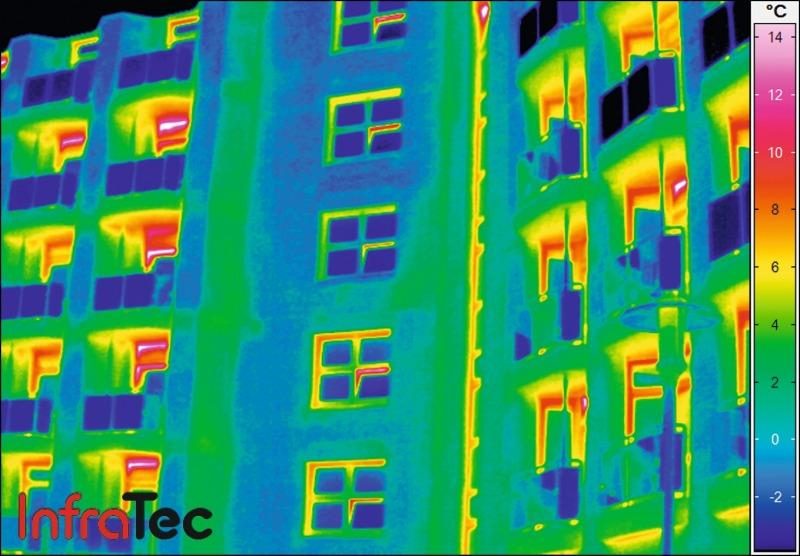

На термографската снимка топлинските мостови можат да се појават како температурни аномалии.

Токму вакви инфрацрвени мерења се користат за визуелизирање на проблемите со топлински мостови во реални објекти.

Тоа е еден од најинтересните моменти во современата архитектонска дијагностика:

камерата може да покаже проблем кој човечкото око не може да го види.

Кога ладниот мост станува проблем со влага

Тука е моментот кога енергетскиот проблем може да стане градежен проблем.

Ако внатрешната површина на одреден дел од конструкцијата стане доволно студена, водената пареа од внатрешниот воздух може да кондензира.

Тоа е истата појава што ја гледаме кога топол и влажен воздух ќе дојде во контакт со студена површина.

На прозорецот се појавуваат капки.

Но кај градежната конструкција ситуацијата може да биде многу посериозна.

Кондензацијата може да се појави на површината, но и во самата конструкција, во зависност од составот и условите. Building Science Corporation предупредува дека термичките мостови можат да создадат студени површини со повисока локална релативна влажност, со ризик од кондензација, мувла и деградација на материјалите.

Така еден навидум мал детал може да започне долг синџир, прекин во изолацијата, ладна површина, кондензација, влага, мувла или оштетување на материјалот.

Затоа топлинскиот мост не треба да се третира само како прашање на сметка за греење.

Тој е и прашање на трајност и здравје на објектот.

Колку всушност може да изгуби една зграда?

Нема една универзална бројка.

Загубите зависат од конструктивниот систем, материјалите, климатската зона, геометријата, должината и интензитетот на мостовите, прозорците и квалитетот на изведбата.

Но ефектот може да биде сериозен.

Building Science Corporation предупредува дека кај одредени конструкции термичките мостови можат значително да ја намалат реалната термичка ефикасност на изолациониот склоп. Во некои примери, прекинот на термичкиот мост може драматично да ја намали ефективната изолациска вредност на конструкцијата.

Затоа бројката „20 сантиметри изолација“ сама по себе не кажува доволно.

Колку добро функционира целата фасада како систем?

Зградата се проектира и во детали што никој нема да ги види

Ова е можеби најважната лекција.

Највредните архитектонски детали понекогаш се оние што никогаш нема да ги види корисникот. Како е прекинат топлинскиот мост кај балконот? Како е поврзан прозорецот со фасадната изолација? Каде минува изолацијата околу бетонскиот столб? Како е решен спојот меѓу плочата и надворешниот ѕид? Како е изведен парапетот? Каде поминува воздушната бариера? Како се решени кровните продори?

Тоа се цртежи кои можеби никогаш нема да бидат фотографирани за архитектонско списание.

Но тие можат да одредат дали една зграда ќе биде удобна, енергетски ефикасна и трајна.

Добрата фасада не е само убава фасада. Таа е непрекинат физички систем.

Зградата на -10°C и зградата на +40°C

На -10°C добрата зграда треба да ја задржи топлината, да ги ограничи студените површини и да спречи влагата да стане конструктивен проблем.

На +40°C таа треба да го ограничи продорот на топлината и сончевите добивки, за климатизацијата да не мора постојано да се бори со прегреаната конструкција.

Во двата случаи архитектурата се соочува со истиот фундаментален проблем- каде минува топлината?

И одговорот не се наоѓа само во дебелината на изолацијата.

Се наоѓа во континуитетот на целиот градежен омотач.

Затоа добрата зграда не се препознава само по фасадата, големите прозорци или скапите материјали. Нејзиниот вистински квалитет често е скриен во сантиметрите што никој не ги гледа: во спојот меѓу ѕидот и плочата, во деталот околу прозорецот, во балконската конзола, во кровот, во врската меѓу бетонската конструкција и изолацијата.

Таму архитектурата престанува да биде само форма и станува физика.

И токму таму, во тие невидливи споеви, една зграда може да биде навистина добро проектирана, или да го губи она што најмногу се обидува да го задржи: топлината во зима, свежината во лето и својата долгорочна конструктивна здравина.
